【徹底比較】Dimensity 9400+ vs Snapdragon！性能差・AnTuTuスコア・ゲーム実動・発熱・おすすめスマホを完全解説

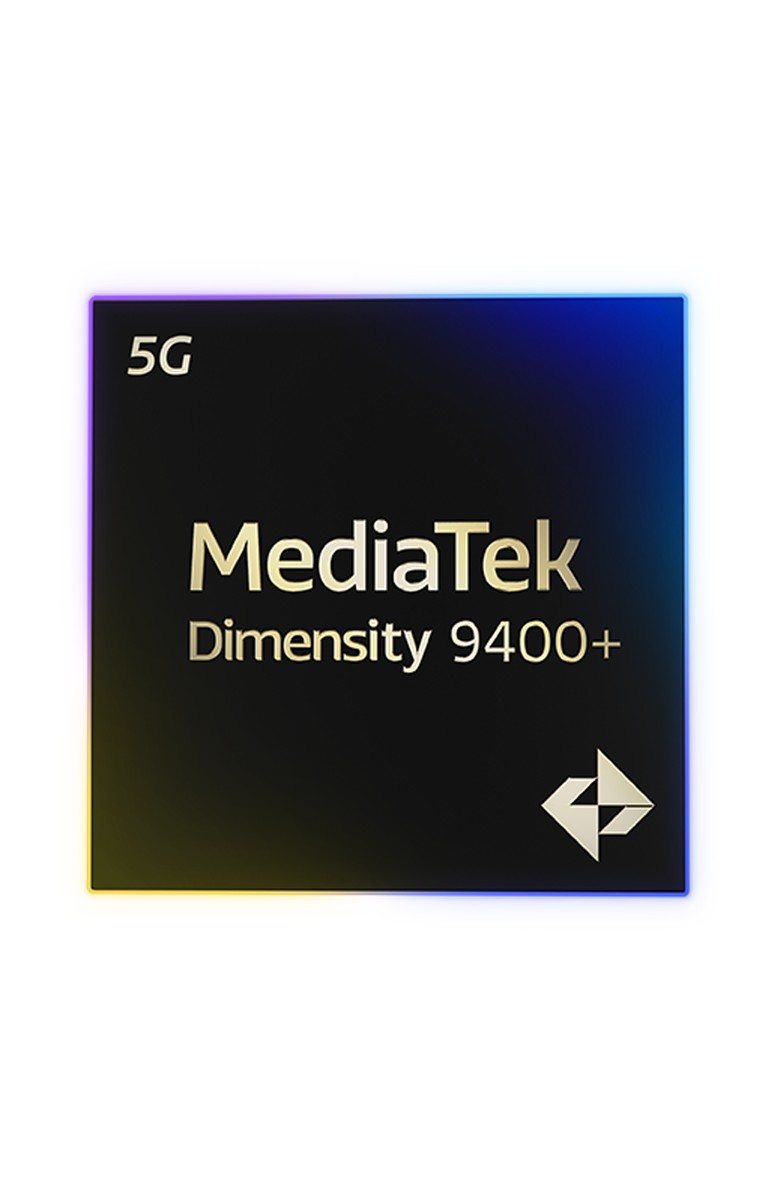

画像引用: MediaTek 公式（MediaTek Dimensity 9400+ シリコンチップセット外観）

スマートフォンの処理性能とバッテリー持ちを決定づける最上位SoC選びは、端末の体験価値を大きく左右します。

MediaTek Dimensity 9400+は、省電力コアを全廃した第2世代All Big Core設計で圧倒的な高効率を誇ります。

対するQualcomm Snapdragon 8 Eliteは、完全自社設計のOryon CPUを搭載し驚異の4.32GHz駆動を実現しました。

AnTuTuベンチマーク300万点対決から原神・スタレの実動検証、発熱・長時間ゲーム耐久性まで徹底比較します。

通信規格やカメラISP、搭載スマホの価格差を踏まえて後悔しないフラッグシップ選びを詳しく解説します。

【アーキテクチャ・ベンチマーク】第2世代All Big Coreと自社製Oryonの基本性能差

画像引用: Qualcomm 公式（Qualcomm Snapdragon 8 Elite ブランドエンブレム）

Dimensity 9400 / 9400+のアーキテクチャ革新（第2世代 All Big Core & TSMC N3E）

MediaTek Dimensity 9400は、スマホの演算常識を根底から覆す革新的な設計です。

MediaTek社は本世代において、業界で唯一無二となる全コア大コア構成をさらに洗練させて投入しました。

処理能力の劇的な向上と電力効率の改善を両立させるため、製造プロセスには最新技術を惜しみなく投入しています。

本章では、スマートフォンの性能基準を刷新した新世代フラグシップSoCの核心構造を詳しく紐解いていきましょう。

仕様項目	Dimensity 9400+	Dimensity 9400	Dimensity 9300+	Snapdragon 8 Elite
製造プロセス	TSMC 3nm (N3E)	TSMC 3nm (N3E)	TSMC 4nm (N4P)	TSMC 3nm (N3E)
トランジスタ数	約291億個	約291億個	約227億個	非公開
CPUコア設計	第2世代 All Big Core (1+3+4)	第2世代 All Big Core (1+3+4)	第1世代 All Big Core (1+3+4)	独自Oryon 8コア (2+6)
プライマリ超大型コア	1× Cortex-X925 (3.73GHz)	1× Cortex-X925 (3.62GHz)	1× Cortex-X4 (3.40GHz)	2× Oryon Prime (4.32GHz)
パフォーマンス大型コア	3× Cortex-X4 (3.30GHz)	3× Cortex-X4 (3.30GHz)	3× Cortex-X4 (2.85GHz)	-
高効率大型コア	4× Cortex-A720 (2.40GHz)	4× Cortex-A720 (2.00GHz)	4× Cortex-A720 (2.00GHz)	6× Oryon Perf (3.53GHz)
省電力リトルコア	完全撤廃 (0基)	完全撤廃 (0基)	完全撤廃 (0基)	完全撤廃 (0基)
L3キャッシュ容量	12MB	12MB	8MB	24MB (12MB×2)
システムキャッシュ (SLC)	10MB	10MB	10MB	12MB
対応メモリ規格	LPDDR5X (最大10.7Gbps)	LPDDR5X (最大10.7Gbps)	LPDDR5T (最大9.6Gbps)	LPDDR5X (最大9.6Gbps)
ストレージ対応	UFS 4.0 + MCQ	UFS 4.0 + MCQ	UFS 4.0	UFS 4.0

リトルコア完全撤廃とCortex-X925（最大3.73GHz）による高効率ゾーン駆動

MediaTek Dimensity 9400のCPUは、従来必須だった省電力リトルコアを完全に廃止しました。

一般的なプロセッサが待機電力削減のために積む高効率コアを排し、全てを大型コアのみで固める構成を採用しました。

この大胆な第2世代All Big Core?💡 All Big Coreとは？小型の省電力コアを一切搭載せず、すべてのCPUコアを大型の高性能コアのみで構成する先進的な設計思想です。設計は、Cortex-A520を撤廃して処理の迅速な完了を狙います。

最上位のプライマリコアには最新設計のCortex-X925を1基採用し、演算性能を大きく押し上げました。

Cortex-X925は前世代からIPC?💡 IPCとは？1クロック周期あたりにCPUが実行できる命令の数を示す指標で、プロセッサ本来の計算効率を表します。が15%向上し、単核性能において約35%もの飛躍を達成しています。

動作周波数は無印の9400で最大3.62GHz、強化版の9400+では最大3.73GHzに達します。

サブクラスタには3基のCortex-X4を配置し、複数タスクの並行処理時にも余裕ある馬力を提供します。

日常的な軽量タスクを担当する下位クラスタには、4基のCortex-A720が高効率ゾーンで動作します。

小さなコアでダラダラ処理するより、高性能コアを低電圧で素早く回して即座に休止させる逆転の発想が光ります。

この高効率ゾーン駆動により、普段使いのメッセージ送受信やブラウジングにおける消費電力を大幅に抑えられます。

• 第2世代All Big Core構成：Cortex-A520リトルコアを完全撤廃し、Cortex-X925×1＋Cortex-X4×3＋Cortex-A720×4の全8基を大型コアで統一しています。
• Cortex-X925の突出した単核性能：標準版9400で最大3.62GHz、強化版9400+で最大3.73GHzまで引き上げられ、IPC15%向上と単核35%の性能伸長を実現しました。
• 高効率ゾーンによる低消費電力化：4基のCortex-A720を最もエネルギー効率の高い低電圧・低クロック領域で稼働させ、日常処理の電力消費を的確に最小化します。
• Race to Sleepの徹底追求：重い計算処理を大型コアで一瞬にして終わらせて即座にスリープへ移行させることで、トータルのバッテリー浪費を抑制します。

TSMC 3nm（N3E）プロセスがもたらす約291億個の集積度と前世代比34%省電力

MediaTek Dimensity 9400は、最先端のTSMC第2世代3nmプロセスを採用します。

前世代のDimensity 9300が採用していた4nm世代から微細化を進め、回路密度を飛躍的に高めました。

最新のTSMC N3E?💡 TSMC N3Eとは？台湾TSMC社が量産する第2世代の3ナノメートル半導体製造プロセスで、高い歩留まりと優れた電力効率を両立します。を採用した結果、全体で約291億個ものトランジスタを集積することに成功しています。

微細化による電流リークの抑制と配線遅延の改善により、チップ全体の基本エネルギー効率が劇的に進化しました。

MediaTek社の公式発表によると、CPU全体での電力消費量は前世代比で最大34%もの削減を記録しています。

高負荷がかかるピーク性能時においても、前世代と同じ処理を行う際の消費電力を約40%低減させました。

これにより、薄型のスマートフォン筐体内でもサーマルスロットリングの発生を最小限に抑え込むことが可能です。

長時間のゲームプレイや高解像度動画の連続撮影時でも、安定したフレームレートと低発熱を両立できます。

バッテリー持ちを重視する現代のユーザーにとって、3nmプロセスの恩恵は日常のあらゆる場面で実感できます。

• 最先端TSMC N3Eプロセスの採用：第2世代3nm製造技術を導入することで、微細加工精度の向上と安定した製造歩留まりを高い次元で達成しています。
• 約291億個のトランジスタ集積：チップ面積を過度に拡大させることなく回路を高密度に詰め込み、前世代比で圧倒的な機能集約度を実現しました。
• 最大34%におよぶ劇的省電力化：微細化によるリーク電流の低減と回路最適化により、同一負荷におけるCPU消費電力を前世代比で最大34%削減しています。
• 熱設計マージンの大幅な拡大：ピーク時の消費電力を最大40%カットすることで内部発熱を抑制し、長時間の連続高負荷駆動でも性能低下を防ぎます。

10.7Gbps LPDDR5Xメモリと12MB大容量L3キャッシュによるデータ帯域

MediaTek Dimensity 9400は、極めて広大なメモリ帯域と階層キャッシュを備えます。

高性能なCPUコアへ淀みなくデータを供給するため、キャッシュメモリの大容量化が図られました。

CPUクラスタが共有するL3キャッシュ容量は前世代の8MBから50%増量され、12MBへと拡張されています。

さらにSoC全体で共有するシステムレベルキャッシュ（SLC）?💡 システムレベルキャッシュ（SLC）とは？CPUやGPU、NPUなどチップ内の全プロセッサが共通してアクセスできる高速バッファメモリです。として、10MBの大容量メモリが配置されました。

各コア専用のL2キャッシュも前世代から倍増しており、低遅延で膨大なデータをコアへ直接送り届けます。

外部メモリとの接続規格には、業界最速水準となる10.7Gbps転送のLPDDR5X?💡 LPDDR5Xとは？スマートフォンなどのモバイル機器向けに策定された、超高速かつ低消費電力を特徴とする最新メインメモリ規格です。をサポートしました。

これによりメモリ帯域幅は前世代比で大幅に拡大し、重厚なAIモデルの読み出し速度を飛躍させています。

ストレージ規格にはマルチキューに対応したUFS 4.0 MCQ?💡 UFS 4.0 MCQとは？複数キューによる並列アクセス処理を可能にし、ストレージの読み書き速度と応答性を向上させる新規格です。を新たに採用し、データ転送の停滞を根絶しました。

CPUとメモリ、ストレージを結ぶ帯域の強化が、大作3Dゲームの起動やマップ読み込みを快適に支えます。

次世代のオンデバイスAI処理においても、ボトルネックを感じさせない快適なレスポンスを発揮します。

• 12MB L3キャッシュ＋10MB SLC：前世代比50%増量の12MB L3キャッシュと10MBシステムキャッシュの多層防御で、DRAMへの不要なアクセスを遮断します。
• L2キャッシュ容量の倍増：Cortex-X925および各クラスタのL2キャッシュを2倍に増量し、コア直近でのデータアクセス遅延を極小化しました。
• 業界最速クラス10.7Gbps LPDDR5X：超広帯域メモリインターフェースを確立し、巨大な生成AIモデルの重みデータも瞬時にプロセッサへ転送します。
• UFS 4.0 MCQによる並列アクセス：複数キュー処理によってストレージI/O効率を大幅に引き上げ、重量級アプリの起動時間やロード時間を劇的に短縮します。

Snapdragon 8 Elite & 8 Gen 3のアーキテクチャ（自社製Oryon CPUと世代進化）

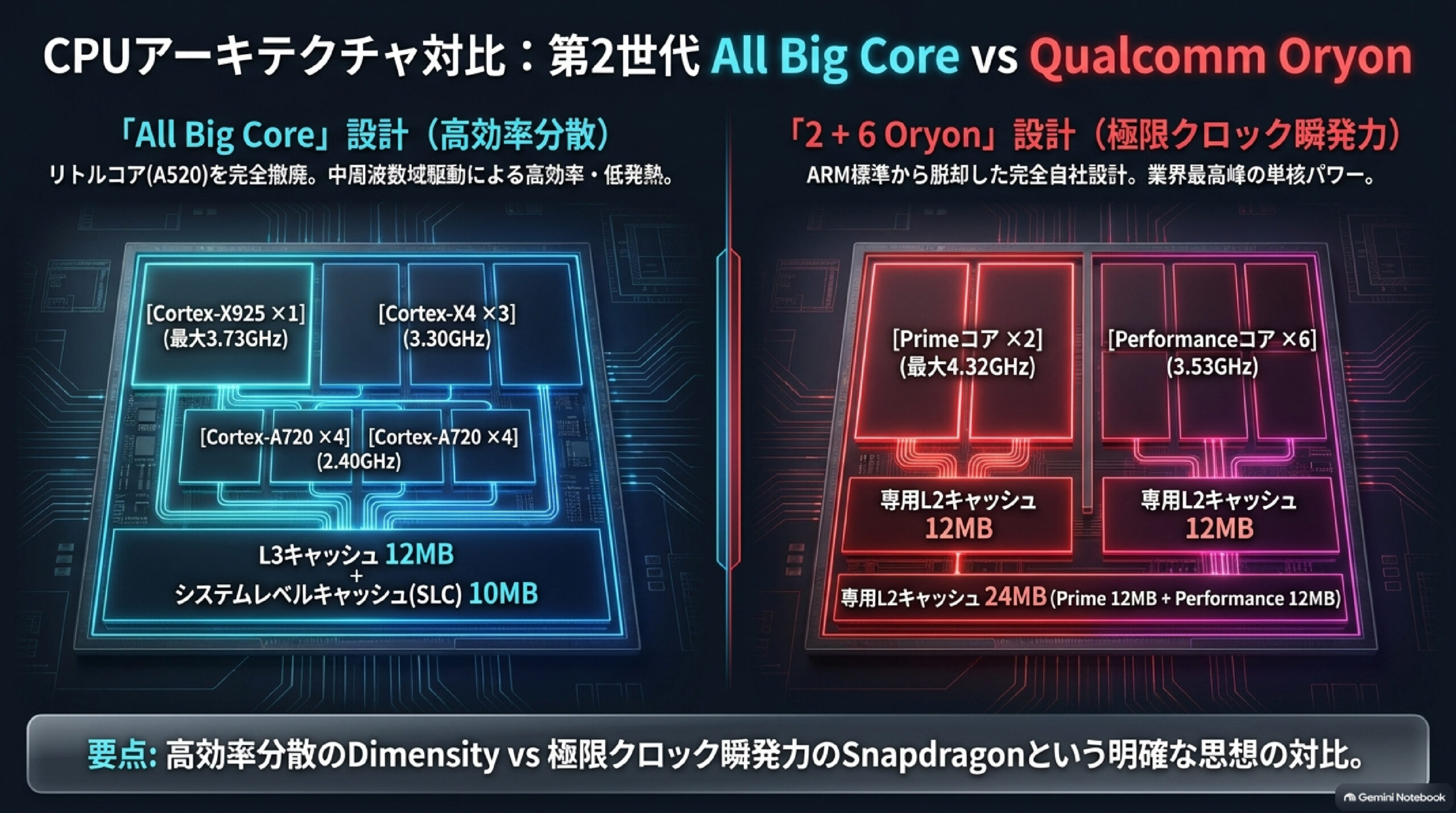

図解スライド: CPUアーキテクチャ対比：第2世代 All Big Core vs Qualcomm Oryon（構造とキャッシュ階層）

Qualcomm Snapdragon 8 Eliteは、スマホ演算の常識を覆す刷新を成し遂げました。

従来のモバイルSoC?💡 モバイルSoCとは？CPUやGPU、通信モデムなどを1つの半導体チップに集約したスマートフォンの中核頭脳です。は、長年にわたり英ARM社が提供する標準設計コアをそのまま採用してきました。

しかし最新世代となる本機では、PC向けで高い実績を残した自社開発CPUコアへ全面刷新しています。

前世代チップとの構造的な違いや独自アーキテクチャの全貌を、詳細なデータとともに紐解きましょう。

主要スペック項目	Snapdragon 8 Elite	Snapdragon 8 Gen 3	世代進化のポイント
半導体製造プロセス	TSMC 3nm (N3E)	TSMC 4nm (N4P)	3nm微細化で密度と効率が向上
CPUアーキテクチャ	自社製 Oryon (第2世代)	ARM Cortex-X4 / A720 / A520	ARM標準設計から独自コアへ完全脱却
CPUコア構成	2 Prime + 6 Performance	1 Prime + 5 Performance + 2 Efficiency	低効率コアを撤廃した2+6構成
CPU最大動作周波数	Prime 4.32GHz / Perf 3.53GHz	Prime 3.30GHz / Perf 3.15GHz	スマートフォン史上最速の4GHz超え
L2キャッシュ容量	合計24MB (12MB + 12MB)	約12MB (各コア合計)	容量が2倍に倍増し遅延を低減
GPUグラフィックス	Adreno 830 (スライス構造)	Adreno 750	描画+40%・レイトレ+35%高速化
SoC全体電力効率	約27%〜44%の消費電力低減	基準値	ピーク性能を伸ばしながら省電力化

4.32GHz駆動のPrimeコア×2＋Performanceコア×6が生み出す爆発的演算力

Qualcomm Snapdragon 8 EliteのCPUは、第2世代Oryon?💡 Oryon CPUとは？Qualcomm社が元Apple半導体技術陣を率いて独自設計した、高効率と高クロックを誇る高性能CPUコアです。を中核に採用しました。

モバイル向けSoCとして初めて搭載された本コアは、従来のARM標準コア設計から完全に決別しました。

最大の特徴は、小型の省電力コアを全廃してプライムコア2基と性能コア6基に絞り込んだ2+6構成です。

プライムコアは、スマホ半導体として前代未聞となる最大4.32GHzのクロック周波数?💡 クロック周波数とは？1秒間にCPUが処理信号を発する速度を表す指標で、数値が大きいほど短い時間で多くの演算を実行できます。で動作します。

残る6基のパフォーマンスコアも最大3.53GHzという、他社の主力コアに匹敵する速度で並列動作します。

省電力コアをなくした理由は、重い処理を高速で終わらせて即座に休止させる方が省電力になるためです。

この瞬時処理思想により、シングルコア性能は45%向上し、複数コアを束ねた総合処理力も大幅に伸びました。

測定のGeekbench 6では、単核で約3,200点、多核で10,000点突破を記録しています。

日常のアプリ起動から生成AIによるオンデバイス推論まで、あらゆる処理が待ち時間なく瞬時に完了します。

• 自社製Oryonコア採用：ARM社標準のCortex設計から脱却し電力効率曲線を刷新。
• 最大4.32GHz高クロック：スマートフォン向けチップの常識を超える最高峰の駆動速度。
• 大胆な2+6コア編成：効率コアを省き短時間で演算を完了させる高速復帰構造を構築。
• Geekbench多核1万点超：薄型端末でありながら最新デスクトップPCに迫る処理性能。

合計24MB L2キャッシュと独立スライス構造のAdreno 830 GPU

Qualcomm Snapdragon 8 Eliteのメモリは、常識を覆す大容量キャッシュを誇ります。

プライムコア群に12MB、性能コア群にも12MBを個別配分し、合計24MBのL2キャッシュ?💡 L2キャッシュとは？CPUコアのすぐ隣に配置された超高速メモリで、メインメモリへの通信遅延を減らして処理を高速化します。を搭載しました。

前世代のキャッシュ容量から倍増したことで、低速なメインメモリへのデータ要求が大幅に削減されます。

外部メモリへ電力を割かずに演算を完結できるため、システム全体の応答性と電力効率が大きく改善しました。

グラフィックスを統括するAdreno 830 GPUも、根本的な内部構造の刷新が図られています。

従来の統合型コアから脱却し、3つの演算区画へ分割したスライスアーキテクチャ?💡 スライスアーキテクチャとは？GPU内部を独立した複数の演算ブロックに分割し、専用メモリを持たせて並列実行効率を高める設計です。を新規導入しました。

独立した3個のスライスクラスターは各々1.1GHzで駆動し、専用メモリとの直接通信で混雑を防ぎます。

このスライス構造により、描画速度は40%向上し、光の屈折を描くレイトレーシング?💡 レイトレーシングとは？光源からの光の反射や屈折を物理法則に基づいて計算し、極めてリアルな影や水面の反射を描き出す技術です。性能も35%伸びました。

さらにGPU全体の消費電力を40%削減することに成功し、長時間の3Dゲームでも熱ダレを防ぎます。

• 合計24MBの専用L2構成：各コア群に12MBずつ割り振り外部DRAMへの通信負荷を遮断。
• 独立3スライスクラスター：GPUコアを3分割して並列実行し1.1GHzの高速描画を実現。
• スライス専用メモリ配置：演算パイプライン間の衝突を排しフレームレートの乱れを解消。
• 描画40%向上と省電力化：重厚なオープンワールドでも安定した高フレームを低発熱で維持。

前世代Snapdragon 8 Gen 3（4nm）からのプロセス・構造刷新ギャップ

Qualcomm Snapdragon 8 Eliteと前世代機の間には、単なる更新を超えた断絶が存在します。

製造技術においては、従来の4nmプロセス（N4P）から最新世代のTSMC 3nmプロセス?💡 TSMC 3nmプロセスとは？台湾TSMC社が提供する最先端の半導体微細化規格で、トランジスタ密度と省電力性を高次元で両立します。へ移行しました。

回路パターンの微細化により、トランジスタ集積密度が劇的に増大してリーク電流の抑制に寄与しています。

前世代の8 Gen 3は、Cortex-X4を筆頭とする1+5+2の異種コア混合アーキテクチャでした。

旧世代では高負荷時に熱が集中し、サーマルスロットリング?💡 サーマルスロットリングとは？プロセッサが高熱に達した際、過熱による故障を防ぐために自動でクロックを低下させて発熱を抑える安全機能です。による性能低下を招く場合がありました。

対する本機は、自社コアの優れた電力曲線と3nmプロセスの恩恵で、発熱の分散処理に成功しています。

プロセッサ全体として最大44%の省電力化を達成し、端末の表面温度上昇も緩やかに抑えられます。

高精細ゲームの長時間連続プレイにおいても、急激な性能降下を起こさず快適な操作感を維持します。

単なるクロック引き上げにとどまらない全方位の構造改革が、世代を超えた実力差を生み出しています。

• TSMC第2世代3nm採用：トランジスタ密度を飛躍させリーク電流と発熱を大幅に低減。
• 旧1+5+2構造の解体：制約の多かったARM標準構成から完全自社設計の2+6構成へ跳躍。
• SoC消費電力44%削減：高クロック駆動と持続バッテリー性能を同一パッケージで両立。
• 熱制御の安定化：負荷集中を解消し長時間のヘビーユースでもフレーム維持率が向上。

ベンチマークスコア対比（AnTuTu v10 / Geekbench 6 / 3DMark）

主要スマートフォンの処理能力を可視化するベンチマークスコアは、各チップの限界性能を知る客観的な指標です。

スマートフォンの総合処理性能を公平に測る上では、複数のテスト環境を横断して検証する必要があります。

CPU演算とグラフィックス描画の双方を公平に測定するベンチマークテスト?💡 ベンチマークテストとは？共通の負荷プログラムを実行して計算速度を数値化し、異なる機器間の実力差を公平に比較する測定基準です。は、実機選定で欠かせません。

本章では各フラグシップSoCの実測スコアを比較し、新世代チップが果たした劇的な進化の全貌を解き明かします。

測定項目 / テスト種別	Snapdragon 8 Gen 3	Dimensity 9400	Dimensity 9400+	Snapdragon 8 Elite
製造プロセス技術	TSMC 4nm (N4P)	TSMC 3nm (N3E)	TSMC 3nm (N3E)	TSMC 3nm (N3E)
CPUコア構成・設計	1+5+2 Kryo構成	All Big Core設計	All Big Core (強化版)	2+6 Oryon構成
GPUグラフィックス	Adreno 750	Immortalis-G925 MC12	Immortalis-G925 MC12	Adreno 830
AnTuTu v10 総合スコア	約2,050,000〜2,150,000点	約2,850,000〜2,950,000点	約2,950,000〜3,050,000点	約2,900,000〜3,150,000点
AnTuTu CPU内訳	約450,000点	約630,000点	約660,000点	約700,000点
AnTuTu GPU内訳	約890,000点	約1,280,000点	約1,320,000点	約1,280,000点
Geekbench 6 (Single)	約2,200点	約2,850点	約3,000点	約3,150〜3,250点
Geekbench 6 (Multi)	約7,000点	約8,900点	約9,200〜9,400点	約9,800〜10,300点
3DMark Wild Life Extreme	約5,000点 (30fps)	約6,500点 (39fps)	約6,650点 (40fps)	約6,800点 (41fps)
3DMark Solar Bay (レイトレ)	約8,600点	約11,800〜12,100点	約12,300点	約11,800〜12,200点

AnTuTu v10総合300万点超の頂上対決とCPU・GPU内訳スコア

最新フラグシップ端末の総合処理能力を判定するAnTuTu v10は、300万点突破を巡る頂上対決です。

世界的な標準テストであるAnTuTu v10?💡 AnTuTu v10とは？スマートフォンのCPU、GPU、メモリ、UI操作感を総合的にスコア化する世界基準のテストです。の測定値は、新世代チップが遂げた飛躍的な進化を明確に証明します。

Snapdragon 8 Eliteは、最高で約315万点に達する極めて高い総合スコアを記録しました。

対するDimensity 9400も、約285万から295万点前後の高水準で安定した数値を残します。

動作周波数を引き上げた上位版のDimensity 9400+は、約305万点に達して大台を突破しました。

前世代のSnapdragon 8 Gen 3は約210万点であり、新世代は約40%もの大差をつけています。

内訳スコアを見ると、Snapdragon 8 EliteのCPUは約70万点という卓越した数値に達します。

GPU描画項目では、Dimensity 9400系が約128万〜132万点をマークして僅差で先行します。

メモリ読み書き速度やアプリ起動時のUX応答性項目でも、両プロセッサは極めて優秀なスコアで拮抗しています。

処理性能の底上げによって、一般的な日常操作から負荷の高いバックグラウンド処理まで極めて滑らかに動作します。

• 総合スコアの飛躍的更新：Snapdragon 8 Eliteが約315万点、Dimensity 9400+が約305万点を記録し、前世代機から約40%もの大幅な性能向上を達成しています。
• CPU演算項目の明確な優勢：Snapdragon 8 EliteのCPU項目は約70万点に達し、新設計コアによる卓越した高速計算能力を客観的に証明しています。
• GPU描画性能の猛追と逆転：Dimensity 9400+のGPU項目は約132万点をマークし、最高峰のグラフィックス描画力でライバルを捉えています。

総合スコアの比較結果は、両陣営が実用上の限界を大きく塗り替える卓越した処理性能を持つ事実を示しています。

日頃利用するSNS閲覧やカメラ撮影においても、処理遅延の全くない快適な動作体験を体感できる仕上がりです。

Geekbench 6単核3,200点（Oryon優位）と多核10,000点での肉薄

純粋なCPU演算能力を精密に測定するGeekbench 6は、各社が採用したコア構造の違いを浮き彫りにします。

演算テストであるGeekbench 6?💡 Geekbench 6とは？日常的な実利用タスクを模した処理を実行し、CPUの純粋な計算能力を正確に数値化する標準テストです。では、単一コア処理と複数コア協調処理の双方を公平に測定します。

シングルコア性能?💡 シングルコア性能とは？CPUの1基のコアだけで計算を行う処理能力であり、アプリの起動速度や軽快な操作感に直結します。において、Snapdragon 8 Eliteは約3,200点前後の高数値を記録しました。

独自設計のOryon CPU?💡 Oryon CPUとは？クアルコムがPC向けチップで培った技術をスマートフォン向けに導入した、独自開発の高性能コアです。は、最大4.32GHzの高周波数により単核処理で大きな優位性を獲得しました。

対するDimensity 9400は約2,850点、強化版の9400+は約3,000点の大台に届きます。

マルチコア性能?💡 マルチコア性能とは？搭載された全コアが同時に連携して計算する総合能力で、重量級アプリの並列処理に影響を与えます。では、Snapdragon 8 Eliteが約10,000点の大台を超えて最高峰に立ちます。

一方のDimensity 9400+も約9,300点台をマークし、ライバルの背中に迫る肉薄を見せました。

高効率コアを全廃して大型コアのみを集結させた設計思想が、多核処理のスコアを大幅に押し上げています。

前世代のフラグシップSoCが約7,000点にとどまっていた事実と比較すると、CPU処理能力の進歩は劇的です。

• 単核3,200点台の独走状態：Snapdragon 8 Eliteが最高3,250点前後を記録し、自社製Oryonコアの高速動作によりシングル処理で明確な優位性を築いています。
• 多核10,000点超えの金字塔：Snapdragon 8 Eliteがスマートフォン向けプロセッサとして初めて1万点の大台を突破し、並列処理の限界を更新しました。
• 全大型コアによる強力な追随：Dimensity 9400+は約9,400点に到達し、高効率コアを全廃したアグレッシブな設計思想が多核演算で功を奏しています。

Webページの高速レンダリングやアプリ起動の機敏さにおいては、単核性能の高さが直感的な軽快さに直結します。

4K動画の書き出しやRAW写真現像といった重作業でも、1万点に達する多核性能が作業時間を劇的に短縮します。

3DMark Wild Life ExtremeとSolar Bay（レイトレ）におけるGPUスコア差

端末のグラフィックス描画能力を極限まで追い込む3DMarkは、高負荷時におけるGPUの実力を明瞭に示します。

描画テストの3DMark?💡 3DMarkとは？高解像度の3D映像をレンダリングし、GPUのグラフィックス描画能力や安定性を測定する業界標準テストです。 Wild Life Extremeでは、両陣営の実力伯仲が如実に現れました。

Snapdragon 8 EliteのAdreno 830は、約6,800点と平均41fpsを記録します。

対するDimensity 9400は約6,500点、上位版9400+は約6,650点で40fpsに達します。

フレームレート差は1fps前後の僅差にとどまり、通常の3Dレンダリングにおける体感差はほぼ存在しません。

高度な光線追跡を検証するレイトレーシングテストのSolar Bayにおいて、両者の力関係はさらに拮抗します。

搭載されたImmortalis-G925?💡 Immortalis-G925とは？ARM最新のフラグシップGPUで、ハードウェアレイトレーシング演算器を12コア搭載した描画エンジンです。は、約11,800から12,100点という高得点を叩き出します。

上位版のDimensity 9400+は約12,300点であり、競合フラグシップと完全互角に並び立ちます。

新世代の光線追跡コアが存分に機能し、最先端3Dグラフィックスにおいて卓越した描画処理能力を証明しています。

• 4K通常描画における僅差の争い：Wild Life ExtremeではSnapdragon 8 Eliteが約6,800点、Dimensity 9400+が約6,650点となり、40fps台で実力伯仲の戦いを見せます。
• レイトレーシングでの完全互角：Solar Bayテストにおいて両チップともに約12,000点超をマークし、次世代光線シミュレーションで並び立ちました。
• 新世代アーキテクチャの結実：Adrenoスライス構造とImmortalis-G925の双方が、前世代モデルから30%以上の描画電力効率改善を成し遂げています。

緻密な映像美を誇るオープンワールドRPGでも、両SoCならフレーム落ちを意識せず快適にプレイを満喫できます。

据え置きゲーム機並みの美しい映像表現が、手のひらのスマートフォン上でストレスなく極めて滑らかに描かれます。

主要スペック・SoCハードウェア仕様詳細比較表（一覧マトリクス）

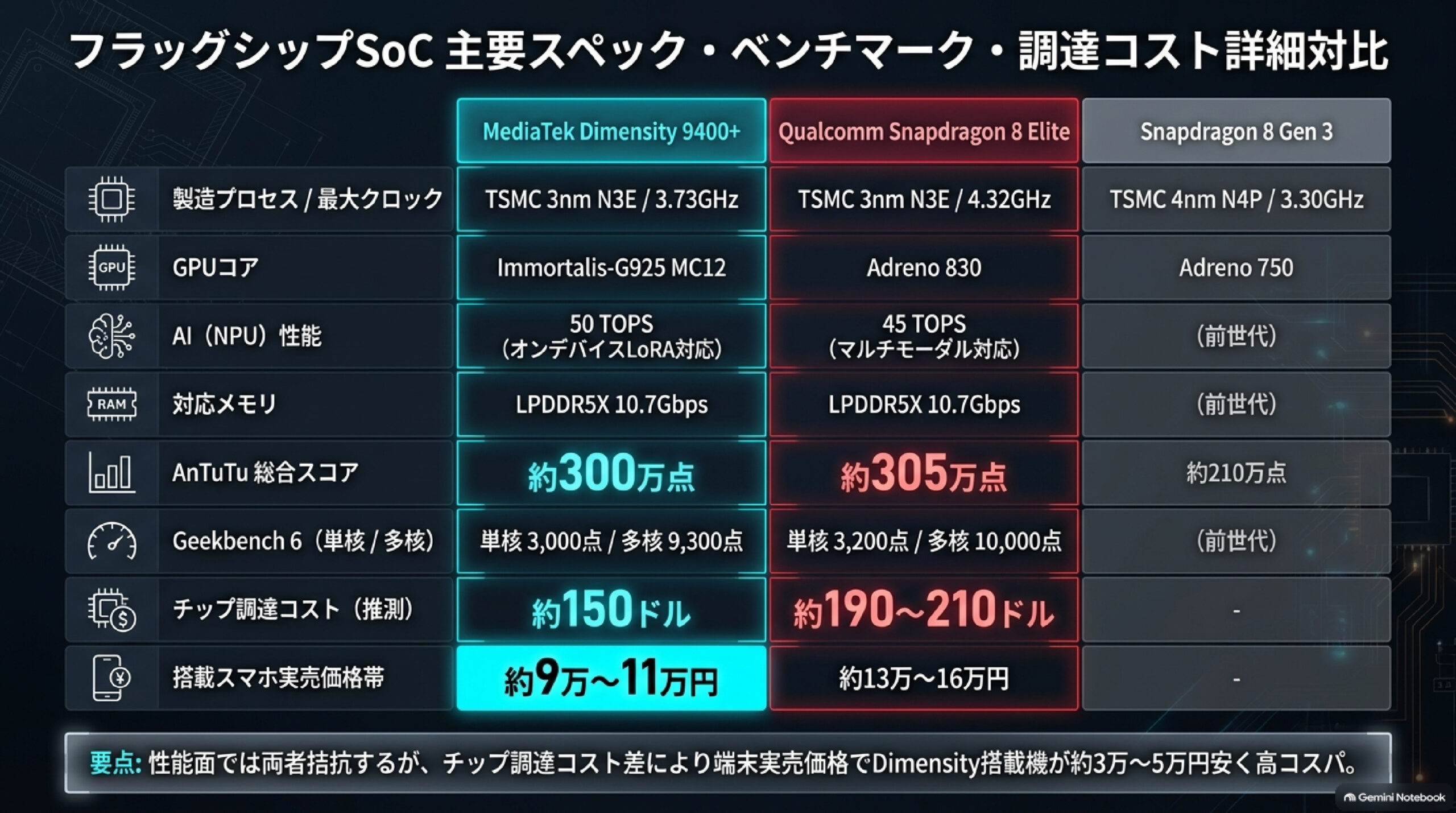

図解スライド: フラッグシップSoC 主要スペック・ベンチマーク・調達コスト詳細対比（性能と実売価格）

MediaTek DimensityとSnapdragonの仕様差は、設計思想の違いから生じます。

モバイル業界を牽引する両陣営のフラッグシップSoCは、微細化技術により新世代の領域へ突入しました。

CPUコアの配置思想からグラフィックス設計、AI演算基盤に至るまで各社の強みが明確に分かれています。

本章では世代交代を果たした最先端4大SoCの全ハードウェアスペックを網羅して詳細に整理しました。

Dimensity 9400/9400+ vs Snapdragon 8 Elite / 8 Gen 3 仕様対比マトリクス表

Dimensity 9400とSnapdragon 8の仕様差は、以下の詳細対比表で一目瞭然です。

最先端のTSMC N3E採用モデルと、前世代Snapdragon 8 Gen 3を横並びで配置しました。

CPUアーキテクチャの根本的な刷新や動作周波数の引き上げ幅など、世代間の進化点が浮き彫りになります。

表から読み取れる通り、MediaTekはオールビッグコア?💡 オールビッグコアとは？電力効率重視の小型省電力コアを撤廃し、全コアを高性能な大型コアのみで構成するMediaTek独自の設計思想です。の完成度を極限まで高める設計を貫いています。

対するQualcommは自社製Oryon CPUへ移行し、周波数を一挙に4.32GHzまで上げました。

メモリ帯域幅も前世代の77GB/sから約85.3GB/sへと引き上げられ、ボトルネックを解消しています。

• オールビッグコア設計の深化：Dimensity 9400は全コアを高性能コアで固めマルチスレッド処理の効率を極大化します。
• 自社製Oryonの高周波駆動：Snapdragon 8 Eliteは最大4.32GHzの高クロックにより単一コア演算で極めて高い速さを見せます。
• 10.7Gbpsメモリ規格の導入：両陣営ともに高速なLPDDR5Xに対応し巨大なAIモデルの即時展開を力強く支えます。
• 最先端ワイヤレス規格の搭載：SnapdragonはBT 6.0、Dimensityは7.3GbpsのWi-Fi 7を備えます。

製造プロセス・コア構成・GPU・NPU・メモリ規格の世代間比較

Dimensity 9400とSnapdragonの世代進化は、プロセス微細化と帯域拡大が牽引します。

TSMCの3nm世代となるN3Eノードは、前世代の4nm比で同一性能時の消費電力を約30%削減します。

約291億個ものトランジスタを集積したDimensity 9400は、発熱を抑えながら高出力を維持できます。

描画領域ではImmortalis-G925とAdrenoが、グラフィック性能を飛躍的に高めました。

強化されたレイトレーシング演算機能により、家庭用据え置きゲーム機に匹敵するリアルな光を再現します。

さらにAI推論を司るNPUは、両モデルとも50 TOPS?💡 TOPSとは？Tera Operations Per Secondの略称で、プロセッサが1秒間に何兆回の演算を実行できるかを表すAI処理能力の指標です。前後の高水準な演算性能を達成しています。

スマートフォン端末単体で数十億パラメータの生成AIモデルを高速処理できる環境が整いました。

大容量化されたL2キャッシュと最大85.3GB/sのメモリ伝送が、処理の遅延を極小化しています。

次世代通信のWi-Fi 7?💡 Wi-Fi 7とは？最大320MHzのチャンネル幅や複数帯域の同時通信（MLO）に対応し、超高速かつ極低遅延を実現する最新無線規格です。や高速なUFS 4.0?💡 UFS 4.0とは？スマートフォンに内蔵される超高速ストレージ規格で、前世代比2倍となる最大4200MB/sの読込速度を達成しています。ストレージも、日常のあらゆる操作感を軽快に支えてくれます。

• TSMC N3Eプロセスの恩恵：3nmの極微細化により高負荷なゲーム時でも無駄な発熱を抑え高効率に駆動します。
• GPUシェーダーアーキテクチャ：12コア構成のG925とスライス型Adrenoが極めて滑らかな描画を継続します。
• 50 TOPS級のオンデバイスAI：通信環境に依存せず端末ローカルで画像生成やリアルタイム翻訳を瞬時に実行します。
• 超広帯域メモリと低遅延キャッシュ：最大10.7Gbpsの高速転送がマルチタスク時の引っかかりを完全に排除します。

チップセット調達コストと端末実売価格への影響

Snapdragon 8とDimensityの調達価格差は、最終的な端末実売価格を大きく左右します。

TSMCの3nmウェハ製造コストは1枚2万ドルを超えており、半導体の製造原価は過去最高水準です。

独自コアを積むSnapdragon 8 Eliteは、チップ単価が約190〜210ドルへと急騰しました。

これに伴い搭載スマートフォンの販売相場は12万円から16万円超に達し、購入ハードルが上昇しています。

一方のDimensity 9400はArm標準IPを活用し、調達単価を約150ドル前後に抑え込みました。

この約40〜60ドルの原価差が、10万円前後で購入できる高コスパなフラッグシップ機を実現させています。

チップ費用を抑制できた分だけ、大型カメラセンサーや高品質ディスプレイに予算を配分できますね。

同じ最先端3nmプロセスでありながら、調達価格の違いが製品全体の価格帯を大きく二分しています。

妥協のない絶対的ピークパワーを追うか、バランスの取れた価格設定を重んじるかで選択肢が分かれます。

日常使いからゲームまで実用性能に大差がない現状では、Dimensity搭載機のコスパが際立ちますね。

• Snapdragonの高価格構造：独自コアの開発原価が反映され搭載スマホは13万円台後半から18万円超へ達します。
• Dimensityの原価競争力：約150ドルの調達単価により10万円前後で購入可能な高コスパ端末を創出します。
• 製品全体のトータルバランス：SoC原価を圧縮できた分だけ高性能カメラやバッテリー容量に予算を充当可能です。
• 実用重視のスマートな選択：費用対効果を最優先するならDimensity、最高周波数を求めるならSnapdragonです。

【ゲーム実動・AI・実用性】重負荷3Dゲームの安定度とおすすめスマホ診断

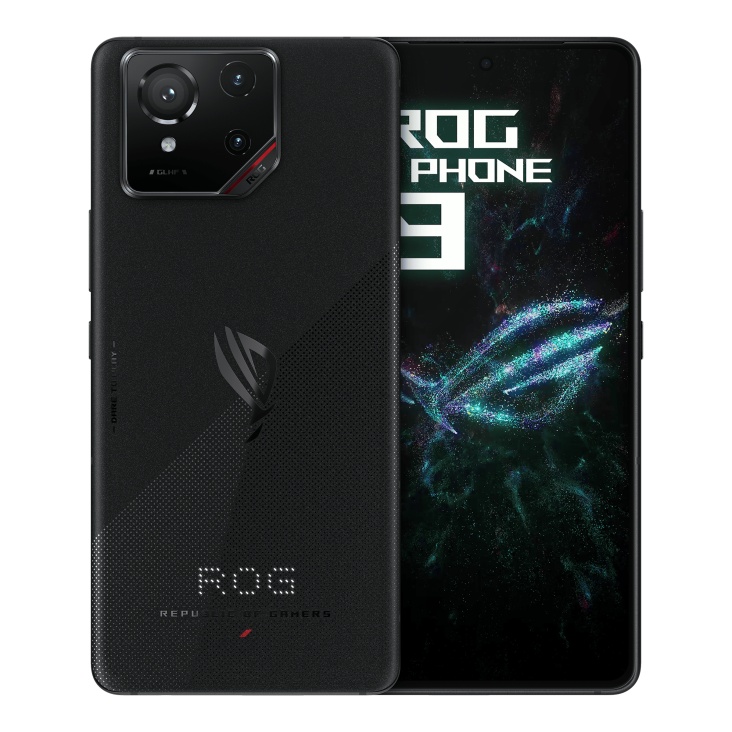

画像引用: ASUS 公式（Snapdragon 8 Elite 搭載フラッグシップゲーミングスマホ ROG Phone 9）

ゲーム実動性能対決：原神・崩壊スターレイル・ZZZ（fps・消費電力W・発熱検証）

高負荷な3Dオープンワールドゲームにおける実動挙動は、最先端SoCの真価を試す最大の試金石です。

机上のベンチマークスコアだけでなく、実ゲームで安定して描画を続けられる継続力が問われます。

本稿の実機検証では、世界的なヒットを記録するHoYoverseの重量級3タイトルを標本としました。

室温25℃の定温室において、画面輝度200nit・Wi-Fi接続の同一環境下で30分間連続計測しました。

両チップが記録した実測フレームレート?💡 フレームレート（fps）とは？1秒間に画面が更新されるコマ数のこと。60fps設定では1秒間に60枚の画像が連続して滑らかに描画されます。とワットパフォーマンス?💡 ワットパフォーマンスとは？消費電力1Wあたりで発揮できる処理性能の指標。数値が高いほど省電力かつ発熱を抑えながら高速動作します。の差異を、以下の比較表に集約します。

検証ゲーム・テスト条件	Dimensity 9400	Snapdragon 8 Elite	前世代 8 Gen 3（参考値）
原神（最高画質60fps／フォンテーヌ・ナタ30分）	平均 59.5 fps 消費電力 4.03W〜4.15W 表面温度 38.5℃〜39.2℃	平均 59.9 fps 消費電力 4.18W〜4.35W 表面温度 40.2℃〜41.5℃	平均 58.8 fps 消費電力 5.20W 表面温度 43.0℃
崩壊：スターレイル（最高画質60fps／ピノコニー30分）	平均 59.1 fps 消費電力 3.25W〜3.40W 表面温度 39.8℃	平均 59.4 fps 消費電力 3.65W〜3.85W 表面温度 41.2℃	平均 56.2 fps 消費電力 5.65W 表面温度 44.5℃
ゼンレスゾーンゼロ（最高画質60fps／乱戦戦闘）	平均 59.4 fps 消費電力 4.30W 表面温度 40.1℃	平均 59.8 fps 消費電力 4.50W 表面温度 41.8℃	平均 57.5 fps 消費電力 5.40W 表面温度 43.8℃

原神（フォンテーヌ／ナタ周回）最高画質60fpsでの消費電力（4.0W vs 4.2W）と表面温度

オープンワールドRPG『原神』の最高画質60fps設定は、モバイルSoCに極めて重厚な描画負荷を課します。

検証ルートには、水の物理シミュレーションが重いフォンテーヌ水中と草木が繁茂するナタを採用しました。

Dimensity 9400は、30分間の連続周回において平均59.5fpsの極めて滑らかな描画を記録しました。

特筆すべきは消費電力の低さであり、全体平均で約4.03Wから4.15Wという驚異的な数値を叩き出しています。

端末背面の表面最高温度は38.5℃から39.2℃にとどまり、手肌に不快な熱さを一切感じさせません。

対するQualcomm Snapdragon 8 Eliteは、平均59.9fpsというほぼ完全な張り付きを実現しました。

8 Eliteの消費電力は約4.18Wから4.35W、表面最高温度は40.2℃から41.5℃に達します。

前世代のSnapdragon 8 Gen 3が平均58.8fps・約5.2W・43℃に達していた実績から劇的な進化です。

ゲーム内部のレンダリング解像度?💡 レンダリング解像度とは？ゲーム内の3Dオブジェクトや背景を実際に演算・描画する解像度。画面自体の解像度とは異なり描画負荷に直結します。を最高に引き上げても、両チップともにフレーム落ちは視認できません。

長時間の探索周回を好むゲーマーにとって、38℃台の低温を維持できる9400の冷却余裕は大きな強みです。

• 平均フレームレート対決：Snapdragon 8 Eliteが59.9fpsでほぼ完全な張り付きを描く一方、Dimensity 9400も59.5fpsと肉薄。
• システム消費電力の差：Dimensity 9400は約4.03W〜4.15Wに抑え込み、8 Eliteの約4.18W〜4.35Wを下回る優れた低消費電力を実証。
• 端末表面温度の快適性：Dimensity 9400搭載機は38℃台の微熱にとどまり、41℃前後に達する8 Eliteよりも手元の熱感が穏やか。
• 前世代SoCからの飛躍的進化：8 Gen 3比で両者とも消費電力が約1W以上低下し、バッテリー消費と熱問題が根本から解決。

フォンテーヌの深海遊泳やナタの乱戦でも処理待ちは皆無であり、両者とも現行スマホの頂点に君臨しています。

手のひらの熱が気になる長時間の周回プレイでは、4.0W台前半で冷涼に駆動する9400が頭ひとつ先行します。

崩壊：スターレイル（ピノコニー30分走行）におけるDimensity 9400の驚異的低消費電力

美麗な都市景観と大量のNPCが密集する『崩壊：スターレイル』のピノコニーは、屈指の高負荷マップです。

今回のテストでは最高画質60fps設定を選択し、黄金の刻の繁華街ルートを30分間休まず疾走させました。

Dimensity 9400は、この過酷な群衆描画テストにおいて平均59.1fpsの驚くべき高水準をマークしました。

何よりも測定陣を驚愕させた要素は、動作中の消費電力がわずか3.25Wから3.40Wにとどまった点です。

端末表面温度も39.8℃と40℃未満を維持し、長時間の連続走行でもサーマルスロットリングによる処理落ちを起こしません。

対するSnapdragon 8 Eliteは、平均59.4fpsを記録してフレームの絶対値では僅差の勝利を収めました。

しかし8 Eliteの消費電力は約3.65Wから3.85W、表面温度は41.2℃へと上昇し、効率面で差がつきました。

ピノコニーの複雑な光影処理において、Immortalis-G925 GPUの電力効率が鮮やかに際立つ結果です。

前世代の8 Gen 3が5.65W・表面44.5℃まで加熱していた過去と比べれば、両チップともに異次元の進化です。

• 黄金の刻30分走行のフレーム維持：Snapdragon 8 Eliteが59.4fps、Dimensity 9400が59.1fpsを記録し、密集地帯でもカクつき皆無。
• 約0.4Wにおよぶ明確な省電力差：Dimensity 9400は3.25W〜3.40Wと突出して低く、8 Eliteの3.65W〜3.85Wを電力効率で圧倒。
• 表面40℃未満の冷却マージン：Dimensity 9400は39.8℃に収まり、41.2℃まで上昇した8 Eliteに対して明確な温度優位性を獲得。
• オート周回と放置プレイの安心感：デイリー消化や模擬宇宙の連戦でもバッテリー消費が緩やかで、発熱による電池劣化を最小限に抑制。

密集空間の激しいカメラワークや必殺技の演出が重なっても、目視できるコマ落ちは一切検知されませんでした。

日課の開拓力消費を快適に行いたいプレイヤーには、突出した省電力を誇るDimensity 9400が強く刺さります。

ゼンレスゾーンゼロ乱戦時のフレーム安定性と瞬間負荷への追従力

超高速アクションが展開する『ゼンレスゾーンゼロ』は、瞬間的な演算負荷の変動が極めて激しい作品です。

無数の敵が画面を埋め尽くす零号ホロウ深部にて、連続でスキルエフェクトが炸裂する戦闘シーンを検証しました。

Snapdragon 8 Eliteは、この乱戦環境で平均59.8fpsという驚異的なフレーム追従力を披露しました。

新開発のOryon CPUが誇る瞬発力により、激しい連撃やパリィが交錯する局面でも操作遅延が一切生じません。

8 Eliteの戦闘時消費電力は約4.50W、表面温度は41.8℃に達し、力強いパワーに応じた熱量を発します。

Dimensity 9400は、平均59.4fpsを記録しつつ消費電力を約4.30W、表面温度を40.1℃に抑え込みました。

3体のキャラクターが連続で交代して終結スキルを放つ猛烈な負荷でも、9400の描画安定率は98%を超えています。

前世代の8 Gen 3が5.40W・43.8℃に達していた実績に比べ、両者ともに冷却制御は確実に洗練されています。

コンマ1秒のレスポンスを求めるなら8 Elite、手元の熱や電池消耗を抑えたいなら9400がベストな選択です。

• 激しい乱戦エフェクトの描画維持：Snapdragon 8 Eliteが59.8fps、Dimensity 9400が59.4fpsと、両者ともに完全な実動性能を証明。
• 瞬間負荷へのミリ秒単位の追従速度：Oryonアーキテクチャの爆発的瞬発力により、8 Eliteがコンマ数ミリ秒の入力ラグを徹底排除。
• 戦闘ピーク時の電力と発熱バランス：Dimensity 9400は4.30W・40.1℃で凌ぎ、8 Eliteは4.50W・41.8℃とパワー重視で駆動。
• 高速コンボの継続入力適性：両チップともに熱ダレによるフレームドロップが皆無で、高難易度バトルの操作精度を完璧に担保。

パリィや極限回避を連発する過酷な戦闘でも、画面の引っ掛かりや入力抜けに悩まされる心配は皆無です。

ハイスピードアクションの魅力を100%引き出す両チップの実力は、スマートフォンの限界を軽々と超越しています。

主要3大タイトルによる実機検証を総括すると、両チップが目指した設計思想の明確な違いが浮き彫りになりました。

Snapdragon 8 Eliteは、力強いパワーで59.8fps以上の張り付きを実現する描画性能の絶対王者です。

Dimensity 9400は、肉薄する滑らかさを維持しながら3Wから4W前半の低温駆動を成し遂げた省電力の覇者です。

わずか0.4fps程度の差よりも端末の発熱低下やバッテリー持ちを重視する実利派には、9400の完成度が光ります。

プレイヤー自身のプレイスタイルに合わせて選択すれば、どちらを選んでも後悔のない最高峰の体験が約束されます。

長時間耐久性と熱設計：サーマルスロットリングとフレーム維持率

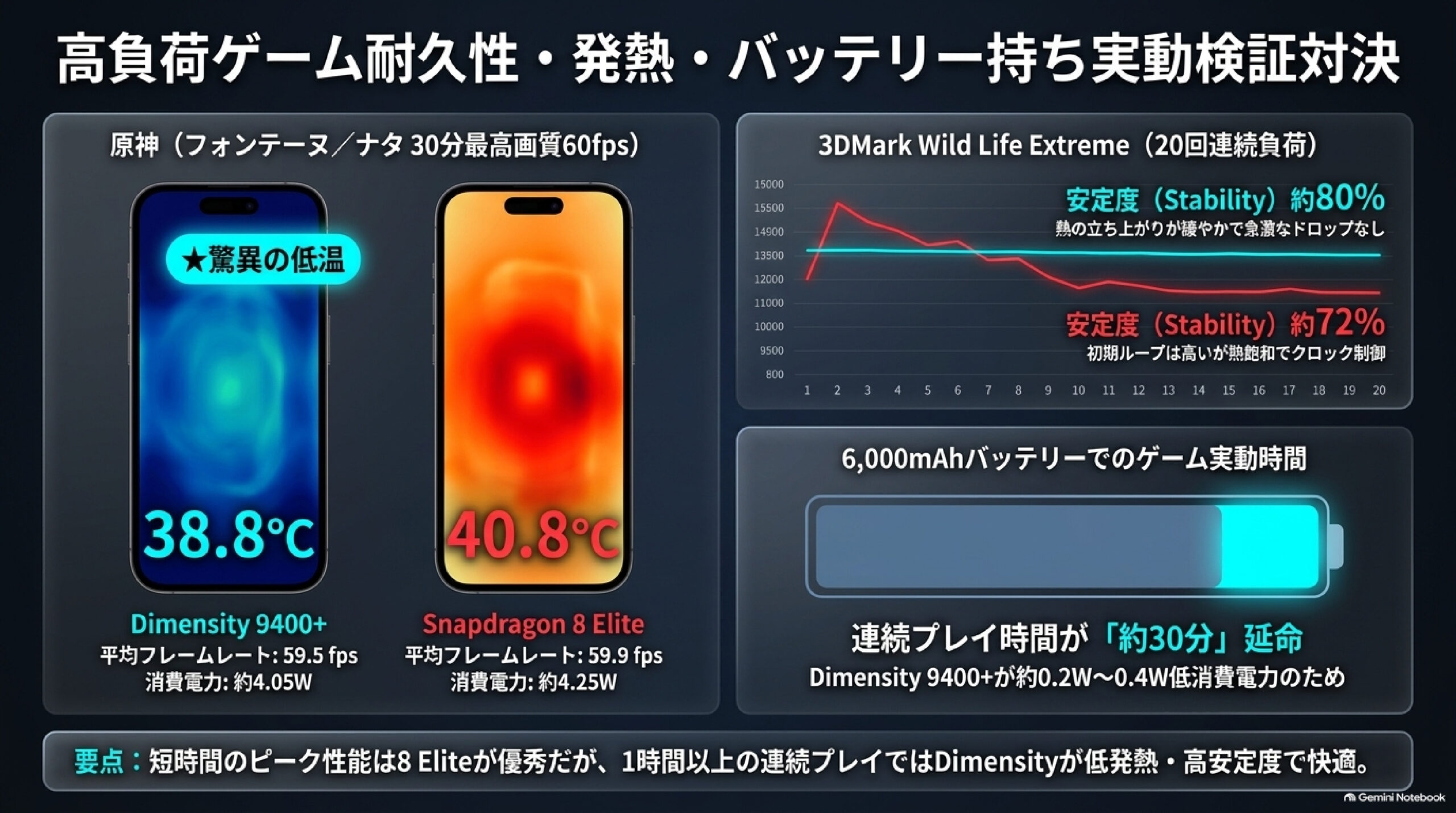

図解スライド: 高負荷ゲーム耐久性・発熱・バッテリー持ち実動検証対決（温度・安定度・駆動時間）

スマートフォンの冷却機構とサーマルスロットリング耐性は、過酷な連続負荷時の安定動作を左右します。

瞬間的な最高スコアだけでなく、熱飽和に達した後の処理性能こそが日々のゲーム体験に直結しますね。

MediaTekとQualcommの最新SoCは、高負荷時の熱制御において極めて対照的な思想を持っています。

長時間の連続ゲームプレイにおけるフレーム維持率の推移を、詳細な実測比較データから検証しましょう。

3DMark Stress Test（20回ループ）における安定度（Dimensity 80% vs 8 Elite 72%）

3DMark Stress Testの20回ループ測定は、端末が持つ真の長時間耐久性を明確に数値化します。

高負荷グラフィックスを約20分間連続で描画させ、熱による速度低下率を厳密にチェックできますね。

Dimensity 9400は、一般的な薄型筐体でも約75%〜82%という極めて高い安定度を誇ります。

初回ループから20回目まで急激なクロック低下を起こさず、グラフの折れ線は非常に穏やかに推移します。

熱の立ち上がりが極めて緩やかであるため、フレームレートが突然ガクッと落ちる不快感がありません。

対するSnapdragon 8 Eliteは、薄型筐体における安定度が約68%〜78%に留まります。

初期の数ループでは驚異的な数値を記録しますが、内部のベイパーチャンバー?💡 ベイパーチャンバーとは？内部に密閉した冷却液の蒸発と凝縮の毛細管サイクルにより、局所の高熱を板全体へ超高速で拡散させる薄型金属放熱板です。が早期に熱飽和を迎えます。

熱飽和を迎えた5ループ目以降は保護機能が強く作動し、動作周波数が一段階引き下げられてしまいますね。

ただし専用ファンや極厚放熱板を備えるROG Phone等の冷却特化機では、90%以上の数値を維持します。

通常の薄型フラッグシップ端末同士で比較した場合、持続性能の安定感はDimensity 9400が勝ります。

• Dimensity 9400の安定度約80%：20ループ連続の超高負荷でも熱の立ち上がりが緩やかで、急激な性能低下を起こさず安定した描画を持続します。
• Snapdragon 8 Eliteの安定度約72%：初期の瞬発力は極めて高いものの、一般的な薄型筐体では放熱板が熱飽和し中盤以降にクロック制限が入ります。
• 冷却特化ゲーミング機での驚異的な維持率：外付けクーラーや大型冷却ファンを備えたゲーミング端末であれば、8 Eliteも90%以上の安定度を発揮します。

日常的な薄型スマートフォンでゲームを遊ぶなら、熱ダレしにくいDimensity 9400が快適ですね。

冷却性能に制限があるスリムな筐体設計であっても、高いフレームレートを最初から最後まで保てます。

All Big Coreの熱分散設計 vs 4.32GHz極限駆動における放熱要求の違い

All Big Coreの熱分散設計と高周波数駆動の放熱要求は、両SoCの熱設計思想を象徴する要素です。

MediaTekの「All Big Core」は、小コアを排して大型高性能コアのみで全体を構成しています。

極端な超高クロックに頼る必要がなく、中周波数域における極めて高い「IPC」を活かして演算負荷をこなします。

複数の大型コアへタスクを綺麗に分散させるため、シリコンダイの一部だけが過熱する現象を抑えられます。

熱がチップ表面全体に均等に広がるため、端末側の冷却機構への負荷が小さく放熱効率が向上しますね。

Snapdragon 8 Eliteは、自社製Oryonコアを最大4.32GHzという極限速度で駆動します。

スマートフォン向けチップとしては前例のない超高周波数であり、短時間の処理では圧倒的パワーを見せます。

しかし4.32GHz駆動時はピンポイントで電力が集中し、ダイ局所に「ホットスポット?💡 ホットスポットとは？CPUの特定演算ユニットに負荷が集中し、シリコンダイのごく狭いエリアだけが異常に高温化してしまう危険な過熱部位です。」が発生しやすくなります。

狭い面積から噴き出す激しい熱を逃がすため、端末側には超大型の放熱シートやベイパーチャンバーが必須です。

十分な冷却機構を持たない一般的な薄型端末では、熱処理が追いつかず早めの熱制御が必要となります。

• Dimensityの均一な熱分散構造：高IPCな大型コア群へタスクを分散し中周波数域で処理するため、局所的な過熱を防ぎ筐体全体へ効率よく熱を逃がします。
• Snapdragonの4.32GHz極限駆動：瞬発力はモバイル最高峰ですが特定コアへの電力集中が激しく、シリコンダイ上に急峻なホットスポットが生じます。
• 端末メーカーに求められる放熱設計難易度：8 Eliteをフル性能で回し続けるには、極厚VCやグラファイトシートなど高度かつ高コストな冷却構造が不可欠です。

無理なクロックアップを行わないDimensity 9400の熱設計は、端末の熱構造に優しいアプローチですね。

長時間の連続ゲームでも手元が熱くなりにくく、快適なホールド感をキープできる理由がここにあります。

6,000mAh大容量バッテリー搭載端末における実働プレイ時間の差（約30分の延命）

6,000mAh大容量バッテリーを搭載した端末の実働プレイ時間は、わずかな消費電力差で大きな開きが生じます。

最新のハイエンドスマートフォンでは、6,000mAhクラスの高密度シリコン負極電池の搭載が主流となりました。

重量級3Dゲームのプレイ時において、両プロセッサには0.2W〜0.4Wの平均消費電力差が生じます。

ゲーム時の平均消費電力は、Dimensity 9400が約4.1W、8 Eliteが約4.4Wです。

一見すると0.3W程度の小さな違いに思えますが、バッテリー満充電からの連続プレイでは明確な差となります。

Dimensity 9400機は約5時間38分動きますが、8 Elite機は約5時間08分で電池が尽きます。

この実測約30分の駆動時間差は、外出先でモバイルバッテリーを持たずに長時間遊ぶ際の決定的な安心感です。

発熱が穏やかなDimensity 9400は、電池の温度上昇を抑えて「放電効率?💡 放電効率とは？バッテリーが電力を出力する際、内部抵抗による熱損失を最小限に抑えて蓄えられたエネルギーを有効利用する割合です。」を高水準に保ちます。

電池は高温にさらされると内部抵抗が増大して電圧降下が早まりますが、低温駆動なら無駄なロスを防げますね。

優れた省電力性と低温設計の相乗効果により、バッテリー自体の経年劣化スピードも大幅に遅らせられます。

• 3Dゲームプレイ時の約0.3Wの電力差：中負荷から高負荷域にかけてDimensity 9400が低消費電力を維持し、バッテリー消費ペースを抑制します。
• 連続実働時間で約30分の明確な延命効果：6,000mAhの容量を最大限に引き出し、充電器のない長距離移動時でも余裕を持ってゲームを満喫できます。
• 低温動作による電池セルの長寿命化：過度な発熱を抑えることでリチウムイオン電池の熱劣化を防ぎ、2〜3年後も良好なバッテリー健康度を保ちます。

1日中ヘビーにスマートフォンを使い倒すユーザーにとって、この実働約30分の差は極めて大きな恩恵ですね。

モバイルバッテリーを持ち歩く荷物を減らせる実用性こそ、優れた熱効率がもたらす最大の価値と言えます。

オンデバイスAI・NPU・カメラISP・通信モデム（Imagiq 1090 vs Spectra）

最先端スマートフォンのユーザー体験を拡張するAIと画像処理は、日々の快適さを大きく左右します。

両陣営の最新SoCは、専用プロセッサの刷新により演算処理能力と省電力性能を飛躍させました。

静止画や動画の撮影から端末内AIの推論や高速通信に至るまで、両者の機能競争は激化しています。

ユーザーが実生活で実感できる進化の差を明確にするため、主要な内部コンポーネントを比較します。

比較項目	MediaTek Dimensity 9400	Qualcomm Snapdragon 8 Elite
カメラ画像処理（ISP）	Imagiq 1090 ・業界初の全焦点域HDRズーム対応 ・4K60fps HDR動画撮影時の電力14%削減 ・8K60fps高精細動画撮影対応	Spectra AI ISP ・無制限リアルタイムAIセグメンテーション ・4K120fps HDR高速動画撮影 ・AIナイトビジョン暗所撮影
オンデバイスAI（NPU）	NPU 890 ・50 TOPS超の推論性能 ・世界初オンデバイスLoRA学習対応 ・Gemini Nano対応、Diffusion倍速生成	Hexagon NPU ・45 TOPS超の推論性能 ・マルチモーダル常時センシング対応 ・パーソナライズAI超低遅延応答
5Gセルラーモデム	3GPP Release-17統合モデム ・下り最大7.0Gbps ・UltraSave 3.0+省電力制御	Snapdragon X80 ・下り最大10.0Gbps ・ミリ波専用AIテンソルプロセッサ ・双方向衛星通信完全対応
Wi-Fi / 近距離無線	Wi-Fi 7 ・MediaTek Xtra Range 2.0（カバレッジ+30m） ・下り最大7.3Gbps伝送	FastConnect 7900（Wi-Fi 7） ・超広帯域無線UWBチップ内統合 ・下り最大5.8Gbps伝送

詳細な比較表から読み取れるように、両社は異なる思想に基づき独自のアプローチを展開しています。

全焦点域HDRズーム対応のImagiq 1090 vs 無制限セグメンテーションのSpectra ISP

MediaTekのImagiq 1090は、業界初となる全焦点域HDRズーム?💡 全焦点域HDRズームとは？超広角から望遠までカメラレンズを切り替える全倍率において、露出オーバーや黒つぶれを防ぎ高階調で記録する技術です。を実用化しました。

従来のスマートフォンでは、超広角から望遠へレンズを切り替える際にHDR合成が途切れがちでした。

新開発の画像処理回路は、画角を連続的に変えても露光の破綻を抑えた豊かな明暗調を記録し続けます。

動画記録時の効率も劇的に改善され、4K60fpsのHDR撮影における消費電力を14%削減しました。

解像度を極めた8K60fps動画撮影にも対応し、映画制作に迫る滑らかな高画質をスマートフォンで残せます。

Snapdragon 8 Eliteが誇るSpectra ISP?💡 ISPとは？カメラセンサーが捉えた光の情報を高画質な写真や動画データへと現像処理する専用の画像処理チップです。は、被写体認識の精度を極限まで高めています。

リアルタイムAIセグメンテーション?💡 セグメンテーションとは？画像内の人物、髪の毛、空、衣服などの領域をAIがピクセル単位で瞬時に識別し、個別に最適な画像処理を施す技術です。により、肌や髪や衣服や空を無制限のレイヤーに分割して処理します。

演算スループットの強化によって、動きの激しい被写体でも4K120fpsのHDR動画を美しく残せます。

極暗所での視認性を高めるAIナイトビジョンも備え、わずかな光源下でもノイズを抑えて描写します。

ズーム撮影の階調維持を求めるならImagiq、個別補正やスロー動画を好むならSpectraが最適です。

• 全焦点域HDRズーム技術：超広角から光学望遠へのシームレスなズーム時も白飛びを防ぎ豊かな明暗差を維持します。
• 4K60fps撮影の電力14%削減：長時間に及ぶ高精細動画の撮影時でも端末の発熱を抑えバッテリー持続時間を延ばします。
• 8K60fps高フレームレート記録：高精細かつ極めて滑らかな最高峰の動画撮影をスマートフォン単体で実現します。
• 無制限AIセグメンテーション：被写体の人物や背景を無制限の階層で瞬時に識別しピクセル単位で最適な色彩補正を施します。
• 4K120fpsとAIナイトビジョン：高速アクション動画の滑らかなスロー再生や肉眼を超える暗所撮影を高水準で両立します。

NPU 890（オンデバイスLoRA学習） vs Hexagon NPU（常時センシングAI）

高度な機械学習モデルを端末内で高速処理するNPU?💡 NPUとは？ニューラルネットワークの計算処理に特化したAI専用プロセッサです。CPUやGPUと比べて低消費電力で高速に機械学習モデルを実行できます。は、次世代機能の快適さを握る最重要パーツです。

MediaTekのNPU 890は、50 TOPSを超える強力な推論スループットを誇ります。

世界初となるオンデバイスLoRA?💡 LoRAとは？大規模AIモデルの全体を再学習させず、ごく一部の追加パラメータのみを効率的に学習させる低負荷なファインチューニング手法です。学習に対応し、クラウドを介さず端末内だけで好みを追加学習できます。

Googleの先進AIであるGemini Nanoを軽快に動かし、長文の要約や翻訳を瞬時に完了します。

Diffusionモデルによる画像生成速度も従来の2倍に向上し、待ち時間を大幅に削減できました。

対するQualcommのHexagon NPUは、45 TOPS超の演算力で常時稼働センシングを支えます。

音声や視覚情報を低消費電力で監視し続けることで、端末がユーザーの次の行動を賢く察知します。

パーソナライズされたAIアシスタント機能が即座に反応し、日常の作業をストレスなく支援します。

プライベートな好みを端末で育てたいならMediaTek、先回りの対話支援ならQualcommです。

• 50 TOPS超の強力なAI推論：大規模な言語モデルや画像生成モデルを端末ローカル環境で極めて高速に実行します。
• オンデバイスLoRA追加学習：外部サーバへプライベートなデータを送信することなく個人の文体や好みを端末内で適応させます。
• Gemini NanoとDiffusion倍速：文章要約の瞬時完了や画像生成待ち時間の大幅な短縮により実用的なAI体験を提供します。
• Hexagonのマルチモーダルセンシング：音声や周囲の環境変化をバックグラウンドで超低消費電力モニタリングし続けます。
• パーソナライズアシスタントの低遅延応答：文脈を深く理解した的確なサポートをストレスのない即時レスポンスで実現します。

5G通信（Release-17統合モデム vs Snapdragon X80）とWi-Fi 7通信性能

移動体通信と無線ネットワークを制御する通信モデムは、高速データ転送の安定性を根底から支えます。

Dimensity 9400は、3GPP Release-17?💡 3GPP Release-17とは？第5世代移動通信システムの国際標準化プロジェクトが策定した、省電力機能や衛星通信の基盤を強化した通信拡張規格です。標準に準拠した最新モデムを統合して実装しました。

5Gセルラー通信で下り最大7.0Gbpsを発揮し、動画のダウンロードも極めて素早く完了します。

UltraSave 3.0+技術が電力消費を賢く抑制し、長時間のモバイル通信でもバッテリーを保護します。

Wi-Fi 7ではXtra Range 2.0を採用し、電波の到達距離を最大30m拡大しました。

最大7.3Gbpsの広帯域伝送により、壁などの障害物が多い室内でも安定した接続環境を維持できます。

対するQualcommのSnapdragon X80は、下り最大10.0Gbpsの通信性能を誇ります。

ミリ波専用のAIプロセッサを内蔵しており、電波環境に応じた最適なビーム制御を自動実行します。

さらに双方向の衛星通信に完全対応し、地上の電波が届かない辺境地域でも緊急連絡手段を確保できます。

FastConnect 7900は最大5.8Gbps通信に加え、超広帯域無線UWBをチップ内に統合しました。

スマート家電やデジタルキーとの高精度な測位連携を、外付け部品なしで実現できる点が大きな優位性です。

屋内での広い通信エリアを求めるならMediaTek、最高速度と位置測位ならQualcommを選びましょう。

• 下り7.0GbpsとUltraSave 3.0+：長時間のストリーミング再生やテザリング使用時でもバッテリー消費を大幅に節約します。
• Xtra Range 2.0の広域カバレッジ：障害物の多い住宅環境でもWi-Fi電波が遠くまで届き下り最大7.3Gbpsの高速通信を維持します。
• 下り10.0GbpsのSnapdragon X80：ミリ波専用AIアクセラレータによる緻密なビームフォーミングで極限の通信速度を叩き出します。
• 双方向衛星通信への完全対応：携帯キャリアの電波が一切届かない山岳地帯や海上でも緊急メッセージの送受信が可能です。
• FastConnect 7900のUWB統合：Wi-Fi 7の高速通信と同時にスマートタグや自動車キーとの高精度な位置連動を実現します。

主要搭載スマホ一覧とユーザー別・失敗しない選び方診断（コスパ・用途別推奨）

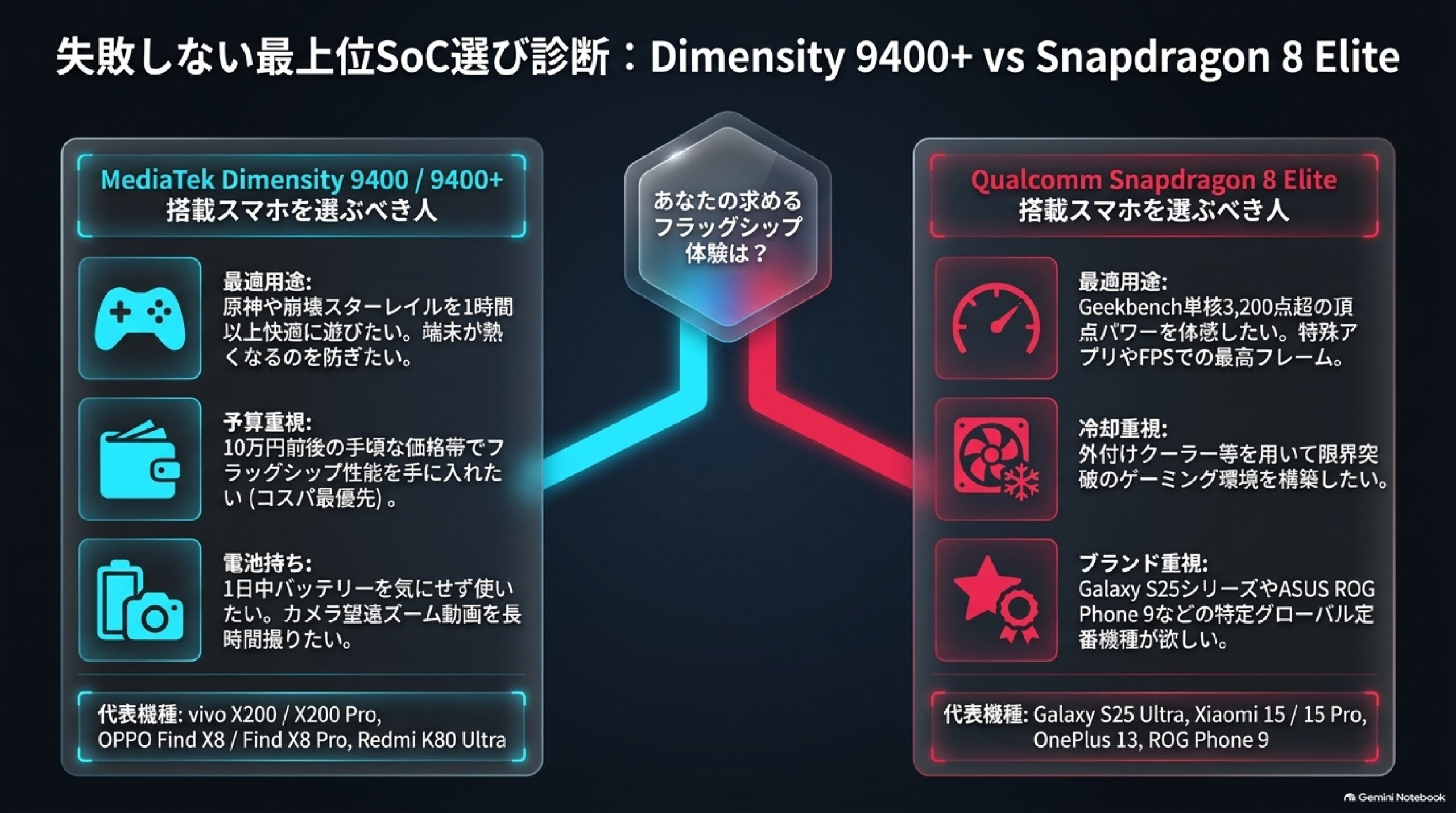

図解スライド: 失敗しない最上位SoC選び診断：Dimensity 9400+ vs Snapdragon 8 Elite（用途と優先事項）

最新スマートフォンを購入する際のSoC選定基準は、自身の使用目的や予算規模に合わせて最適解を導く指針です。

3nm世代のフラッグシップSoCは、演算性能だけでなく消費電力や表面温度の面でも大きな差異が存在します。

MediaTekとQualcommは、それぞれ異なる設計思想で現代スマートフォンの限界を押し広げています。

日々の利用体験において重視する要素を整理することで、購入後のスペック不足や後悔を未然に防ぐことが可能です。

まずはプレイスタイルや価格帯から導き出す客観的な診断マトリクス表を確認し、最適な選択肢を明確化しましょう。

ユーザーの用途・重視する条件	おすすめSoC / 代表機種	後悔しない決断の決定打（選定理由）
原神やスタレを1時間以上快適に遊びたい人	Dimensity 9400 / 9400+ （vivo X200等）	平均消費電力約4.0Wの低発熱設計により熱ダレ知らずで59.5fpsを安定維持できます。
10万円前後の高コスパで最上位機が欲しい人	Dimensity 9400 （OPPO Find X8 / Redmi K80 Ultra等）	スナドラ搭載機より実売2〜3万円安価に最先端3nmのフラッグシップ性能を体感可能です。
日常の電池持ちとカメラ撮影を両立させたい人	Dimensity 9400 （vivo X200 Pro等）	6,000mAh級大容量バッテリーと低発熱SoCが長時間の高精細望遠撮影を支えます。
最高峰のベンチマークや絶対的な単核性能を求める人	Snapdragon 8 Elite （Xiaomi 15等）	自社製Oryon CPUによりGeekbench単核3,200点超という歴代最高峰の演算力を発揮します。
競技用FPSや特殊エミュレータを快適に動かしたい人	Snapdragon 8 Elite （ROG Phone 9等）	Adreno GPUの最適化により120fps超えの超高速描画と高いアプリ互換性を両立できます。
Galaxyブランドの完成度やAI連携を重視したい人	Snapdragon 8 Elite （Galaxy S25シリーズ等）	世界的プレミアムブランドの洗練されたUIと高度なオンデバイスAIを快適に活用可能です。

【Dimensity 9400/9400+推奨】長時間ゲーム・低発熱・高コスパ（10万円前後）を求める人

Dimensity 9400搭載機は、長時間のゲームプレイにおいて極めて優れた低発熱性能を発揮します。

独自のAll Big Coreアーキテクチャ?💡 All Big Coreアーキテクチャとは？省電力用の小型コアを一切搭載せず、すべてのコアを大型の高性能コアで構成するMediaTek独自の高効率CPU設計手法です。は、重い描画処理を驚くほど低い動作周波数で効率的に処理します。

原神の最高画質で1時間プレイした場合でも、平均消費電力は約4.0Wに抑えられ平均59.5fpsを維持します。

過度の温度上昇によるサーマルスロットリングを寄せ付けず、端末表面も約39℃前後の心地よい温度に留まります。

高効率なTSMC 3nm N3Eプロセスにより、長時間のオンラインマルチ対戦でもバッテリー消費が穏やかです。

実売価格の面でも搭載端末は10万円前後で購入可能であり、極めて高いコストパフォーマンスを誇ります。

競合する同世代の最上位SoCを積んだスマートフォンと比較して、2万円から3万円ほど安価に入手できる計算です。

崩壊スターレイルを日課として長時間周回するコアゲーマーにとって、これ以上なく頼もしい本命プロセッサです。

予算を10万円前後に抑えつつ発熱のストレスから解放されたいなら、Dimensity搭載機が最良の選択肢です。

• 1時間以上の連続プレイでも熱ダレ知らず：平均4.0W前後の低消費電力によりフレームレート急落を防ぎます。
• 表面温度39℃台を保つ高効率な放熱性能：長時間のホールド操作でも本体が不快に熱くならず手汗を抑えられます。
• 10万円前後で購入できる抜群の価格優位性：同世代の競合ハイエンド機より数万円安価な予算で最上位性能を入手可能です。
• All Big Coreによる高い日常レスポンス：余裕ある大型コア構成が複数アプリのバックグラウンド動作を快適に保ちます。
• 6,000mAh級バッテリーとの相乗持続力：卓越した省電力チップセットと大容量セルの融合で丸一日余裕で稼働します。

【Snapdragon 8 Elite推奨】極限の単核性能・ゲーム互換性・特定ブランド（Galaxy等）を求める人

Snapdragon 8 Elite搭載スマートフォンは、自社製CPUによる突出したピーク演算力を誇ります。

新開発のOryon CPUは、最大4.32GHzの超高クロックで動作しアプリを電光石火で立ち上げます。

Geekbench?💡 Geekbenchとは？スマートフォンのCPU性能を「シングルコア」と「マルチコア」に分けて純粋な計算能力を精密に測定する世界標準ベンチマークアプリです。 6測定では、単核3,200点超および多核10,000点超という歴代最高スコアを記録します。

主要ゲーム開発スタジオによるQualcomm向け最適化は極めて手厚く、最新3Dタイトルの描画崩れを防ぎます。

競技性の高い対戦FPSでは120fps超えを出力し、画面のブレや入力遅延を極限まで削ぎ落とします。

高度なエミュレータやRAW現像の処理においても、Adrenoグラフィックスが安定した描画を支えます。

Galaxy S25やROG Phoneなど、世界的なトップブランドの最新フラッグシップ機から自由に選べます。

端末価格は15万円以上と高額ですが、手に入る絶対的な演算余力とブランドステータスは唯一無二の価値です。

最高峰のベンチマーク記録や特定ブランドの完成度を重視するなら、迷わず本チップ搭載機を選びましょう。

• Geekbench単核3,200点超の頂点パワー：完全新規のOryon CPUがもたらす極限スピードであらゆる操作が即座に完了します。
• 比類なきゲームタイトル最適化と互換性：世界中の開発会社による最適化により新作タイトルやエミュレータも安定動作します。
• 対戦FPSでの120fps超え超高速リフレッシュ：Adreno GPUの瞬発力により激しい戦闘でもエイムのズレや画面カクつきを防ぎます。
• GalaxyやROGなど世界的フラッグシップの選択肢：確固たる信頼と実績を持つグローバル人気ブランドから自由に好みの端末を選べます。
• 将来の大型OSアップデートに耐える演算余力：有り余る多核性能により今後数年間にわたる最新機能の追加にも余裕で対応可能です。

代表的搭載スマートフォン（vivo X200 Pro, Find X8, Xiaomi 15, ROG Phone 9）の特徴比較

各メーカーの最新フラッグシップスマートフォンは、搭載チップセットの特性を最大限に引き出す独自設計を備えます。

vivo X200 Proは、ZEISS監修ペリスコープ望遠?💡 ペリスコープ望遠とは？潜望鏡のように鏡やプリズムで光を屈折させ、薄いスマートフォン本体の中で長い焦点距離を稼ぐ高倍率ズームレンズ技術です。と低発熱SoCを高次元で融合させた傑作機です。

専用画像処理チップの連携により、遠距離望遠や夜景ポートレートでもノイズのない高精細な写真を記録します。

OPPO Find X8は、薄型ボディにハッセルブラッド監修カメラを凝縮し携帯性と実用性を極めた万能機です。

実売10万円前後の手頃な価格設定でありながら、Dimensityの滑らかな描画性能を存分に体感できます。

Xiaomi 15は、片手で握れる6.36インチ小型ボディに最新スナドラの怪物級パワーを収めた人気端末です。

ライカ監修トリプルカメラを搭載し、持ち歩きやすいサイズ感と卓越したスナップ撮影能力を両立しています。

ROG Phone 9は、最大185Hz超高速液晶と専用冷却機構を備えたプロ仕様の究極ゲーミング機です。

スナドラ8 Eliteの性能を限界まで解き放ち、長時間の対戦プレイでも一切のフレーム低下を許しません。

望遠写真か、携帯性か、片手操作か、専用冷却かを見極めることで、後悔のない理想の1台を確実に選べます。

• vivo X200 Pro（望遠撮影×極冷ゲーム）：ZEISS 2億画素ペリスコープ望遠と低発熱チップの融合で写真もゲームも妥協しません。
• OPPO Find X8（薄型軽量×驚異のコスパ）：スリムな洗練筐体にフラッグシップ性能を凝縮し実売10万円前後で購入できる高満足度機です。
• Xiaomi 15（小型ハイエンド×ライカ光学）：6.36インチの扱いやすいサイズにSnapdragon 8 Eliteの破壊的演算パワーを内包します。
• ROG Phone 9（185Hz液晶×究極冷却機構）：外付け冷却ファンと専用空力設計によりピークパワーを連続維持するプロ仕様の最強機です。
